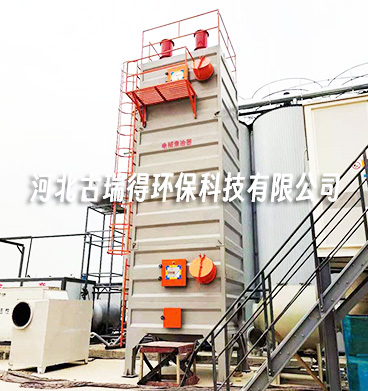

电捕焦油器结构特点：
1、气流分布板
在进入电捕焦装置后，焦油炉烟气从小截面转移到大截面电场。为了使电场内的气流速度一致，在电场入口处设置均匀的气流板，在电场出口处设置槽形阻流板。通过这种方式，保了烟气在电场内的流速均匀分布，减少了涡流，提高了收集效率。
2、电晕极
由不锈钢制成，不仅耐受腐蚀，而且使用寿命长。它的电流大，可以使灰尘和焦油颗粒获得大量的电荷，从而提高负荷粉尘的除尘速度值，提高电聚焦效率。使用阴极振动装置振动电晕极线，使电晕线始终保持清洁，处于较佳放电状态。振动次数根据现场条件设定
3、阴极悬挂装置
每个瓷瓶都有四个绝缘体，阴极系统的荷电通过阴极吊杆直接挂在绝缘瓷瓶上，瓷瓶上涂有聚四氟乙烯板绝缘。并配有吹扫孔和热风去除绝缘体，使瓷瓶无焦炭和灰尘，保绝缘值不小于80ω。
电捕焦油器能有效减少排放中的有害气体，达到净化的效果。在化工、焦化、城市煤气、建材、冶金、陶瓷等工业企业中得到普遍的应用。
4、除尘设备
高压大容量除尘的应用，广泛采用的技术措施。极板距离400毫米，电压72KV。极板表面为排板式，宽度935毫米。同时，阳极板增加了电动刮板。双面刮板定期刮去极板，强制除尘，使极板表面无焦油和灰尘，始终处于良好的导电状态，避免灰尘过厚造成电晕堵塞或系统电流下降。清洗次数根据实际操作情况确定。
