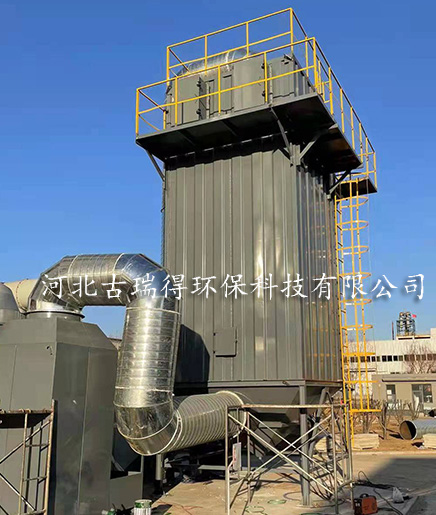

电捕焦油器其工作原理即在金属导线与金属管壁间施加高压直流电,以维持足以使气体产生电捕的电场,使阴阳之间形成电晕区。按电场理论, 正离子吸附于带负电的电晕,负离子吸附于带正电的沉淀;所有被电捕的正负离子均充满电晕与沉淀之间的整个空间。当含焦油雾滴等杂质的气体通过该电场时,吸附了负离子和电子的杂质在电场库伦力的作用下,移动到沉淀后释放出所带电荷,并吸附于沉淀上,从而达到净化气体的目的,通常称为荷电现象。当吸附于沉淀上的杂质量增加到大于其附着力时,会自动向下流趟,从电捕焦油器底部排出,净气体则从电捕焦油器上部离开并进入下道工序。
电捕焦油器结构特点:
1、气流分布板在进入电捕焦装置后,焦油炉烟气从小截面转移到大截面电场。为了使电场内的气流速度一致,在电场入口处设置均匀的气流板,在电场出口处设置槽形阻流板。通过这种方式,bao证了烟气在电场内的流速均匀分布,减少了涡流,提高了收集效率。
2、电晕极由不锈钢制成,不仅耐fu蚀,而且使用寿命长。它的电流大,可以使灰尘和焦油颗粒获得大量的电荷,从而提高负荷粉尘的除尘速度值,提高电聚焦效率。使用阴极振动装置振动电晕极线,使电晕线始终保持清洁,处于较佳放电状态。振动次数根据现场条件设定。
3、除尘设备高压大容量除尘的应用,广泛采用的技术措施。极板距离400毫米,电压72KV。极板表面为排板式,宽度935毫米。同时,阳极板增加了电动刮板。双面刮板定期刮去极板,强制除尘,使极板表面无焦油和灰尘,始终处于良好的导电状态,避免灰尘过厚造成电晕堵塞或系统电流下降。清洗次数根据实际操作情况确定。
4、阴极悬挂装置每个瓷瓶都有四个绝缘体,阴极系统的荷电通过阴极吊杆直接挂在绝缘瓷瓶上,瓷瓶上涂有聚四氟乙烯板绝缘。并配有吹扫孔和热风去除绝缘体,使瓷瓶无焦炭和灰尘,bao证绝缘值不小于80ω。电捕焦油器能有效减少排放中的有害气体,达到净化的效果。在化工、焦化、城市煤气、建材、冶金、陶瓷等工业企业中得到普遍的应用。
按电场理论, 正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极;所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时,吸附了负离子和电子的杂质在电场库伦力的作用下,移动到沉淀极后释放出所带电荷,并吸附于沉淀极上,从而达到净化气体的目的,通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时,会自动向下流趟,从电捕焦油器底部排出,净气体则从电捕焦油器上部离开并进入下道工序。
