焦化厂常用管式

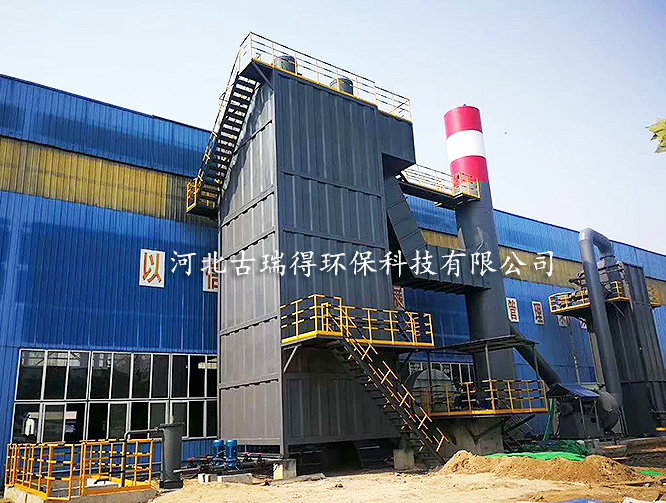

电捕焦油器其负极为圆形导线，称为电晕极；正极为圆管，称为沉淀极(接地)。到达沉淀极和电晕极的焦油雾滴，借重力作用往下流动，汇集后排出器外。当从下部进入的煤气通过正负电极组成的高压直流电场时，焦油雾滴荷电，移向沉淀极，并下行至器底排出，煤气从上部排出。
维修规范
一、维修电捕时，关闭高压电源，拉下电闸，悬挂警示牌。使用接地棒，将高压电源的输出端进行放电；放电后，将接地棒连接在高压电源变压器的输出端上，形成接地短路保护。
二、电捕运行三个月，应停车用蒸汽清扫一次，并对绝缘箱、馈电箱中的绝缘瓷瓶及穿墙套管擦洗一次，清洗时用纱布浸苯或酒精刷洗并干燥。
三、进入电捕内检查维修时，除按步骤一操作外，同时要进行蒸汽吹扫置换，封堵盲板，步骤如下：
1、停电、接地、悬挂警示牌同步骤一。
2、关闭电捕的入口、出口阀门。
3、先打开放散管的阀门，后打开上吹扫蒸汽阀门，待放散管排出蒸汽后，打开下吹扫蒸汽阀门，吹扫15分钟后，先关下吹扫，后关上吹扫阀门。
4、待电捕的筒体冷却，凉下来后，在电捕的入口、出口阀门与电捕本体连接处插入铁制盲板。
5、盲板安装好后，进行二次蒸汽吹扫，吹扫时间30分钟（操作顺序同上第3条）。
6、关闭蒸汽吹扫，电捕的筒体冷却，凉下来后打开电捕的上下人孔盖。
注意：
（1）进行此项操作要注意阀门漏气和放散管的蒸汽冷却水，防止。
（2）开蒸汽阀门在电捕的本体温度比较低的时候，应该在开始开小一点，使本体的温度均匀提温，防止急冷急热，引起筒体的焊缝变形开裂。
7、在上下人孔盖打开24小时后进行爆破试验。用爆破取样器在电捕的上人孔处电捕内取样，进行取样试验，试验合格后，方可进入电捕内部检查维修。
四、进入
电捕焦油器内的检查项目：
1、罩瓷瓶内部结焦情况，即时清理保持清洁。
2、电晕极线和沉淀极管的焦油附着情况，如果电晕线上的焦油过多会使电捕的除焦效率下降，应及时处理或更换电晕线。
3、检查沉淀极管的表面有无凸出或易引起击穿放电的地方，并即时处理。
4、检查下部的气流分布板是否被焦油堵塞，并用蒸汽干净。
5、检查电晕线有无断丝，重锤有无脱落，并及时处理。
6、电晕极线是否位于沉淀管的中心位置，电晕极线偏心、弯曲变形要即时予以处理。
五、电捕焦油器的检查和维修工作进行完毕后，要进行空场试验。
空场试验：高压电压的操作同运行时一样，逐步缓慢升压，如果电捕内闪络放电，应检查放电点，停电予以处理，处理后继续试验，直到将电压升至40-55KV（无闪络放电现象）。
六、维修人员在进入电捕内检查维修时，要有良好的通风设施，时要配戴防毒面具或氧气面罩；并且要有专职的监护人员，进行监督工作。
七、电捕焦油器在运行期间和检修期间，要做好消防工作，做到消防设施配备到位，完好无损，预防突发事故的发生。
