CLT型旋风除尘器-旋风除尘设备-旋风除尘设备

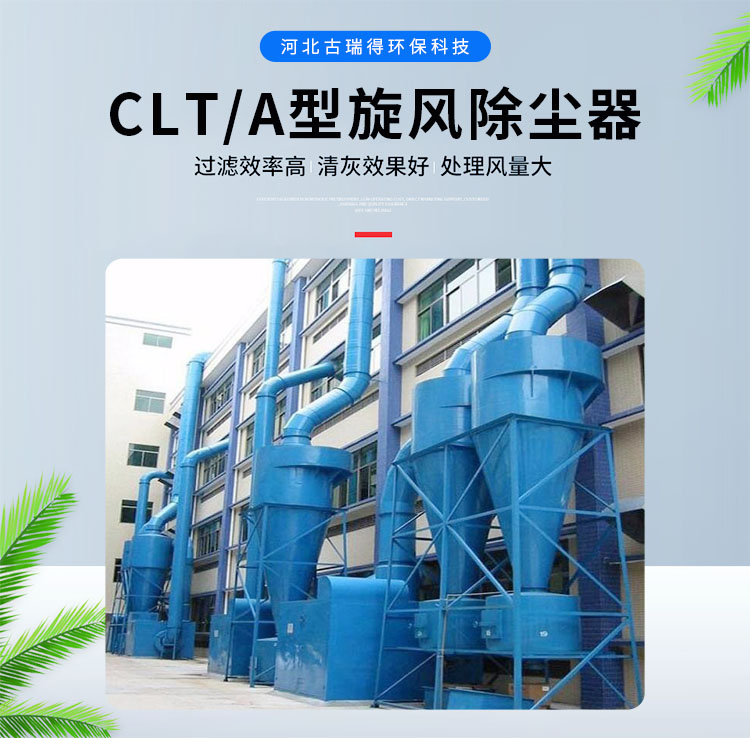

CLT/A型旋风除尘器

CLT/A型旋风除尘器的处理风量大,含有着两个排风的方式,分别是平行式排风或者只有上部分排风,可以选择一种排风方式,这种旋风除尘设备的气流阻力小,是占地面积小结构很简单的设备。
产地:河北省>泊头市
供应商:河北古瑞得环保科技有限公司
点击这里给我发消息
技术咨询热线:13127337163

CLT/A型旋风除尘器详细内容介绍

CLT/A型旋风除尘器
CLT/A型旋风除尘器

【产品介绍】
CLT/A型旋风除尘器又称螺旋型旋风除尘器,其顶盖板做成下倾15O的螺旋切线形,含尘气体进入除尘器后,沿倾斜顶盖的方向做下旋流动,而不致形成上灰环,可消除引入气流向上流动而形成的小旋涡气流,减少动能消耗,提高除尘效率。

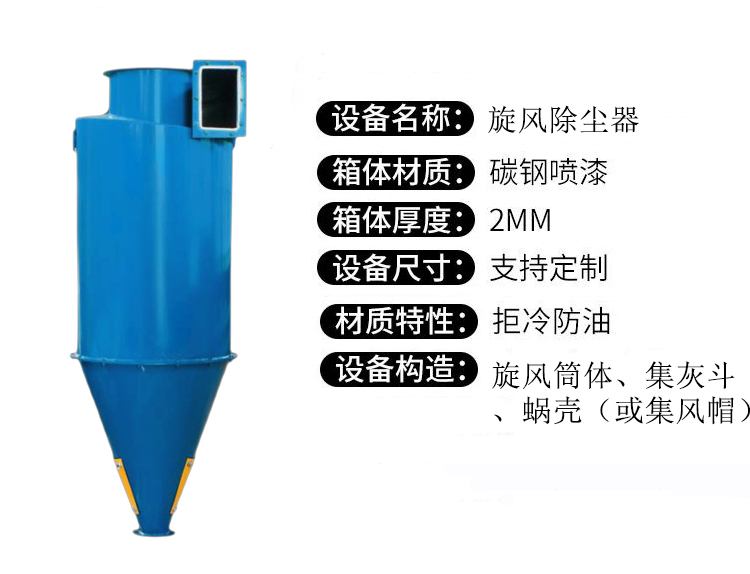

CLT/A型旋风除尘器是由旋风筒体,集灰斗和蜗壳(或集风帽)三部分组成,按筒体个数区分, 有单筒,双筒,三筒,四筒,六筒和等五种组合,每种组合有两种出风形式:I型水平出风 和II型(上部出风)。对于I型双筒组合者,另有正中进出风和旁侧进出风两种组合形式,I 型单筒和三筒只有旁侧进出风一种形式,四筒和六筒组合则只有正中进出风形式,对于型各 种组合,可采用上述I型中的任意一种进风位置,该种旋风除尘器具有阻力小,除尘效率高, 处理风量大,性能稳定,占地面积小,结构简单,实用廉价等特点。适用于种机械加工,冶金建材,矿山采掘的粉尘粗、中级净化。

CLT/A型旋风除尘器

CLT/A型旋风除尘器

CLT/A型旋风除尘器
CLT/A型旋风除尘器
CLT/A型旋风除尘器
CLT/A型旋风除尘器
CLT/A型旋风除尘器


【应用范围】

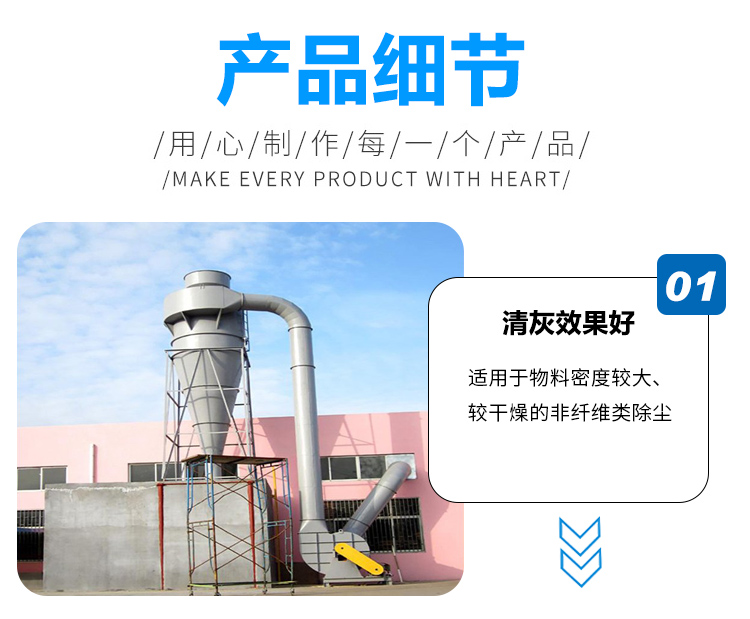

CLT/A型旋风除尘器适用于物料密度较大、较干燥的非纤维类除尘,广泛应用于冶金、铸造、喷砂、建筑材料、电力及耐火材料等工业生产除尘。

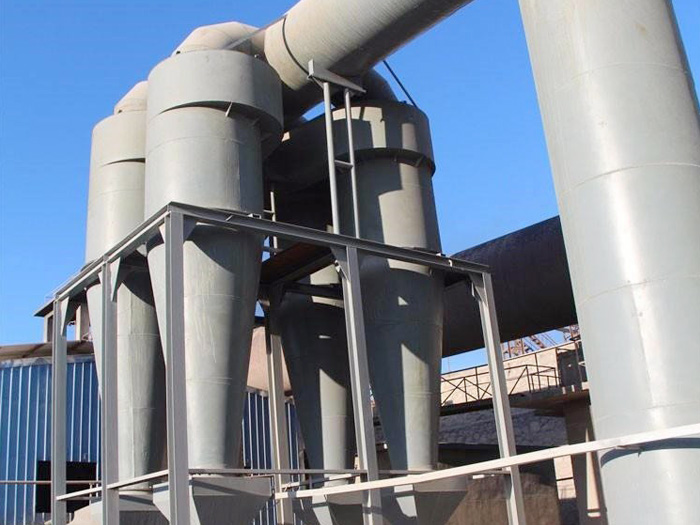

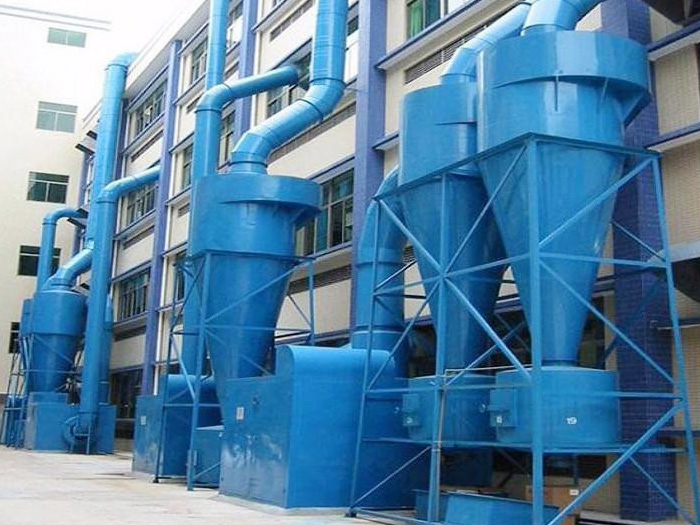

CLT/A型旋风除尘器应用行业

【产品结构】

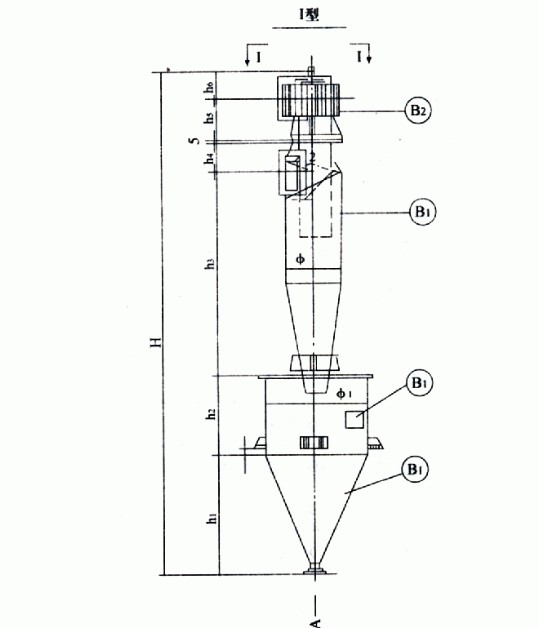

CLT/A型旋风除尘器结构图纸
CLT/A型旋风除尘器结构图纸提供,下面展示的是常见、常用的CLT/A型旋风除尘器结构图纸,其它分多个型号规格,是由于网页空间条件限制不能依依展示,大多数结构图纸是根据现场的需要专门量身订做的CLT/A型旋风除尘器结构,上门测量是实地勘测的,提供贴切的CLT/A型旋风除尘器结构图纸。
CLT/A型旋风除尘器结构

 【工作原理】
CLT/A型旋风除尘器当含尘气流以 的速度由进气管进入 旋风除尘器时,气流将由直线运动变为圆周运动。旋转气流的绝大部分沿器壁自圆筒体呈螺旋形向下,朝锥体流动。含尘气体在旋转过程中产生离心力,将密度大于气体的合屑甩向器壁。合屑一旦与器壁接触,便失去惯性力而靠入口速度的动能和向下的重力沿壁面下落,由排灰管进入集尘桶。旋转下降的外旋气流在到达锥体时,因圆锥形的收缩而向除尘器中心靠近。根据“旋转矩”不变原理,其切向速度不断提高,当气流到达锥体下某一位置时,即以同样的旋转方向从旋风除尘器中部,由下而上继续做螺旋形流动,即内旋气流, 后净化气经排气管排出旋风除尘器外。

【优势特点】

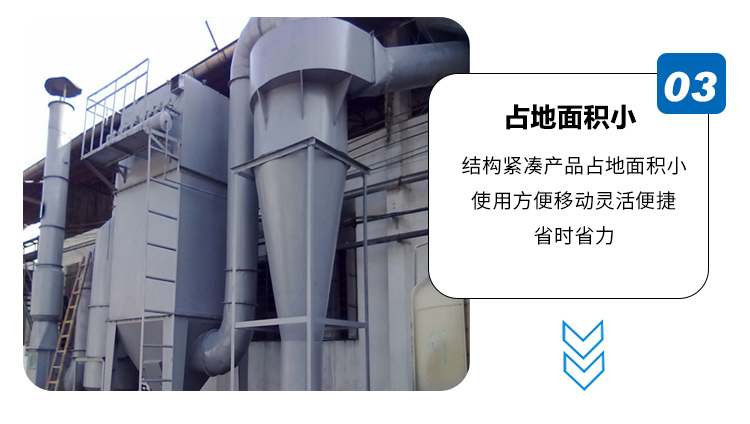

1、CLT/A型旋风除尘器结构简单,器身无运动动力部件,不需特殊的附属设备,占地面积小、制造、安装投资较少。
2、操作、维护简便,压力损失中等,动力消耗不大,运转、维护费用较低。
3、操作弹性较大,性能稳定,不受含尘气体的浓度、温度限制,对于粉尘的物理性质无特殊要求。

【型号规格】
CLT/A型旋风除尘器(单筒)
型号规格 处理风量m3/h 阻 力
公斤/m2
效率% 外形尺寸 直径×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-3.0 670-1000 86-195 77-174 80-98 717×2501 717×2111 105 115
CLT/A-3.5 910-1360 792×2869 729×2441 144 132
CLT/A-4.0 1180-1780 888×3241 888×2735 190 175
CLT/A-4.5 1500-2250 963×3610 963×3132 323 213
CLT/A-5.0 1860-2780 1093×3918 1079×3456 297 276
CLT/A-5.5 2240-3360 154×4350 1154×3795 366 339
CLT/A-6.0 2670-4000 1230×4720 1230×4132 458 432
CLT/A-6.5 3130-4700 1305×5093 1305×4469 645 500
CLT/A-7.0 3630-5440 1380×5460 1380×4804 617 564
CLT/A-7.5 4170-6250 1445×5829 1455×5140 705 645
CLT/A-8.0 4750-7130 1572×6192 1572×5470 946

878


CLT/A型旋风除尘器(双筒)
型号规格 处理风量
m3/h
阻 力
公斤/m3
效率% 外形尺寸 长×宽×高
mm
重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-2×3.0 1340-2000 86-190 77-174 80-98 785×818×2711 758×818×2881 207 216
CLT/A-2×3.5 1820-2700 883×893×3114 883×893×3312 268 280
CLT/A-2×4.0 2360-3560 1008×928×352 1008×928×3475 343 258
CLT/A-2×4.5 3000-4500 1133×1043×3592 1133×1043×4179 434 449
CLT/A-2×5.0 3720-4560 1259×1120×4331 1259×1120×4709 562 584
CLT/A-2×5.5 4480-6720 1384×1195×4735 1834×1195×5100 690 718
CLT/A-2×6.0 5340-8000 1509×1269×5140 1059×1269×5507 861 887
CLT/A-2×6.5 6260-9400 1635×134×5558 1634×1344×5904 1027 1062
CLT/A-2×7.0 7260-10880 1760×1420×5950 1760×1420×6336 1217 1244
CLT/A-2×7.5 8340-12500 1885×1494×6354 1885×1494×6765 1414 1456
CLT/A-2×8.0 9400-14200 2012×1592×6752 2012×1592×7192 1870 1870

CLT/A型旋风除尘器(三筒)
型号规格 处理风量 m3/h 阻 力
公斤/m3
效率% 外形尺寸 长×宽×高
mm
重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-3×3.5 3160-4760 86-195 77-174 89-98 1753×893×3569 1793×893×3872 515 540
CLT/A-3×4.0 1190-6280 1928×968×4041 1928×968×4385 652 688
CLT/A-3×4.5 5270-7905 2105×1045×4510 2105×1045×4510 886 929
CLT/A-3×5.0 6480-9720 2280×1120×4981 2280×1120×5409 1108 1160
CLT/A-3×5.5 7940-9720 2455×1195×5450 2455×1195×5450 1336 2396
CLT/A-3×6.0 9330-13990 2730×1275×5920 2730×1275×5920 1644 1706
CLT/A-3×6.5 10970-16450 2805×1365×6393 2805×1305×6944 1948 2050
CLT/A-3×7.0 12610-18920 2892×1420×6860 2982×1420×7454 2280 2400
CLT/A-3×7.5 14470-21700 3157×1459×7329 3157×1497×7965 2597 2708
CLT/A-3×8.0 16500-24700 3322×1572×7792 3322×1572×8740 3210 3356

CLT/A型<a href='/xfccqxl.html'>旋风除尘器</a>
