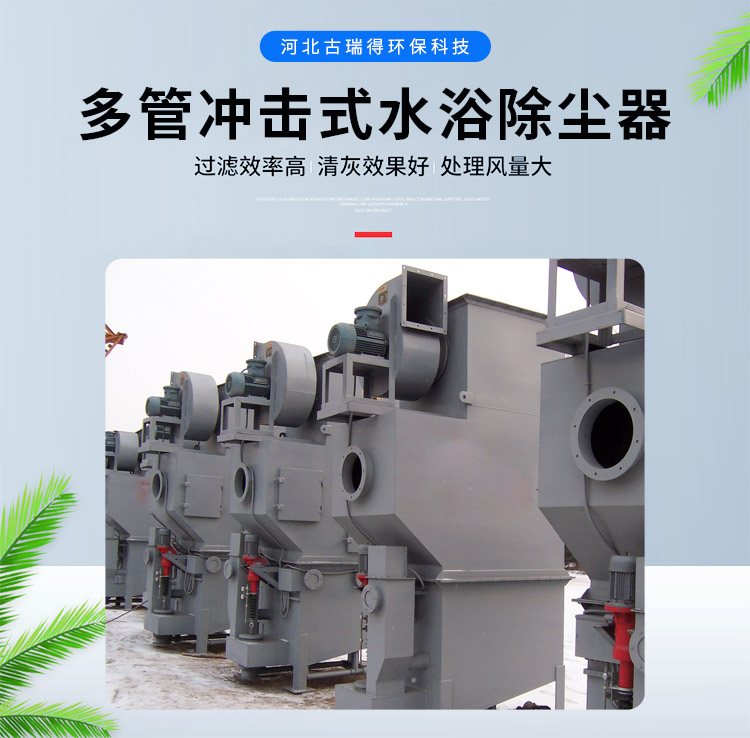

【产品介绍】
多管冲击式水浴除尘器的主要由进出风管、分配送风管喷头、挡灰板组成上箱体，由泥浆斗，喷水管等组成下箱体。分为上、下箱体两大部分，上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等。（Ⅰ型不包括离心风机）；下箱体包括：泥浆斗、喷水管等。另外装有：电动推杆、液体控制仪、电磁阀和U型压差计等。
【工作原理】

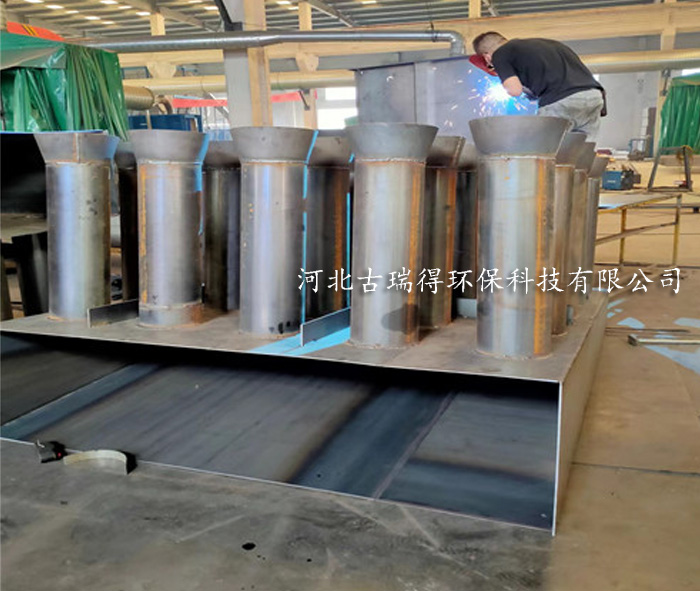

多管冲击式水浴除尘器当含尘气体由进风口进入除尘器后，大面粗颗粒的粉尘被挡灰板阻挡下落，较小的粉尘则随着气流一同进入联体箱。此时，含尘气流经送风管经较高的速度从喷口处喷出，因而冲击液面撞击激起大量的泡沫和水滴。
当生产中的废气由上箱体的进风口进入到除尘器内部后，由挡灰板负责把较大面积的粉尘挡在外面，再经过除尘布袋的筛选阻留后，较小粉尘跟随气流一同流入联体箱。粉尘和气流再由高速旋转从喷口处被喷出，由于惯性直接撞击到液面形成大量水滴，从而达到净化空气的目的。被净化后的洁净空气在负压的作用下，通过挡水板去除尘水雾， 终于风机口排出。
当设备里存储的水使用一段时间后，其中会掺杂很多粉尘，需要及时 换，而推动杆是起到这样一个作用，推动杆一端会连接有一个活塞，当推动杆提起活塞时，掺杂粉尘的污水通过排水口被排出，污水排放干净后，水位控制系统会自动提示开启电磁阀，干净的水会再将底部冲洗干净。再关闭排污口，将整个上箱体装满水后再关闭电磁阀，整个过程顺利完成了。
【适用范围】
多管冲击式水浴除尘器适用于干净化非纤维性，无腐蚀性的温度不高于300℃的含尘气体。适用于冶金、煤炭、化工、铸造、发电、建筑材料及耐火材料等企业。在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果，这是该机组的又一突出优点。溢流箱的水封高度是按机组分雾室内负压不大于400毫米水柱或正压不大于150毫米水柱设计的，非此使用条件，需另行设计溢流箱。
【总体结构】多管冲击式水浴除尘器分为上、下箱体两大部分：
上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等。（Ⅰ型不包括离心风机）
下箱体包括：泥浆斗、喷水管等。
该除尘器另外装有：电动推杆、液体控制仪、电磁阀和U型压差计等。
整体而言，多管除尘器机芯由导向器、旋风子、排气管等，采用陶瓷或铸铁材料制成，当含尘气体进入除尘器入口，通过导向器，于旋风子内部旋转，在离心力的作用下，粉尘和气体分离，粉尘降落在集尘箱内，经锁气器排出。
【技术参数】
| 型号规格 | 风速（m/s） | 处理风量（m3/h） | 阻力（kg/m2） | 耗水量（t/h） | 效率（%） | 外型尺寸（长×宽×高） | 重量（kg） |
| CCJ/A-5 | 18 | 5000 | 100-160 | 0.16 | 99 | 1568×1284×3124 | 809 |
| CCJ/A-7 | 7000 | 0.23 | 1568×1634×3240 | 1058 |
| CCJ/A-10 | 10000 | 0.33 | 1568×2012×3579 | 1212 |
| CCJ/A-14 | 14000 | 0.46 | 1956×2600×4828 | 2430 |
| CCJ/A-20 | 20000 | 0.66 | 2573×2600×4828 | 3370 |
| CCJ/A-30 | 30000 | 0.98 | 3279×2600×4828 | 4132 |
| CCJ/A-40 | 40000 | 1.32 | 4200×2250×5196 | 5239 |
| CCJ/A-60 | 60000 | 1.97 | 5913×2250×5566 | 6984 |
